Очистка воздуха на объектах водоканала и очистных сооружениях

Наличие сорбционных установок в вентиляционных системах объектов водоканала необходимо для предотвращения разрушения оборудования от скопления излишней влаги, устранения последствий образования вредных газов, а также для безопасной работы обслуживающего персонала.

Для КНС с разными объемами выделяющихся дурнопахнущих газов предусмотрены разные установки воздухоочистки. Объекты с малым объемом воздуха и низким уровнем концентрации загрязнителей лучше всего будут очищаться сорбционными установками от «ГК СЕТ».

Для объектов с высокой концентрацией загрязнений в воздухе использование сорбентов может быть затратным. Более выгодным решением станет использование сорбента с предварительной деструкцией загрязняющих веществ – установка «ПД Сорбер».

В установках такого типа применяется технология от ООО «НПП «Ятаган», которая обладает рядом преимуществ за счет низких эксплуатационных затратах, а также качеством и высокой эффективностью.

• Резкий неприятный запах;
• Органические вещества;
• Сероводород;
• Меркаптаны;
• Аммиак;
• Амины;
• Метан;
• Скатол;
• Индол, и т.д.

Основной задачей воздухоочистки является обработка вентиляционных выбросов и удаление неприятных запахов. Для эффективной очистки газовоздушной смеси на больших объектах КНС необходимо провести предварительную деструкцию газов при помощи плазмы.

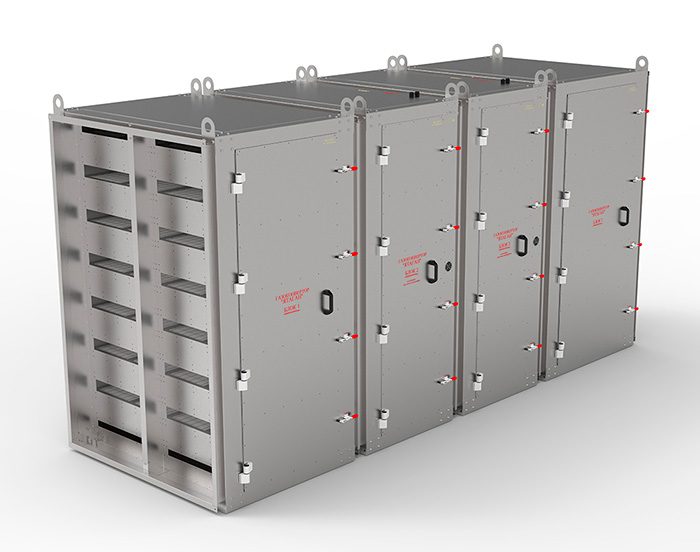

«Плазмо Сорбер» - установка сорбционной очистки с предварительной деструкцией газов плазмой, что увеличивает сорбционную емкость установки в 50 и более раз по сравнению с стандартными сорберами с обычным или импрегнированным углем. Позволяет очищать выбросы КНС и ОС или организовать рециркуляцию.

Ятаган «Плазмо Сорбер» очищает вентиляционные и технологические выбросы путем их полного разложения и окисления. Предназначен для очистки воздуха от газообразных органических и неорганических веществ:

• Сероводород
• Меркаптаны и тиолы
• Аммиак
• Фенол
• Формальдегид
• Оксид азота и др. вещества

Производительность: от 1 000 до 60 000 м3/час.

• Устранение неприятных запахов;
• Очистка от сероводорода, меркаптана, аммиака, тиолов и других дурнопахнущих веществ;
• Инактивация микроорганизмов, стерилизация воздуха;
• Обеспечение взрывобезопасности;
• Подтверждение очистки системой мониторинга и контроля газов;
• Сокращение санитарно-защитной зоны;
• Исключение штрафов за нарушение экологических норм;
• Организация выезда независимой лаборатории для предоставления протоколов по запросу.

• от сероводорода до 99,9%
• от меркаптана до 99,9%
• от аммиака до 99,9%
• от индола, скатола, амидов, жирных кислот до 99,9%
• от летучих органических соединений до 99,9%

• «Плазмо Сорбер» применяется для очистки воздуха с высоким содержанием опасных и дурнопахнущих веществ
• Для канализационно-насосных станций (КНС). Удаление неприятных запахов позволяет размещать КНС внутри городской застройки
• Для очистных сооружений
• Очистка выбросов снимает претензии местных жителей
• Очистка вентиляционных выбросов технологических объектов механической очистки стоков на очистных сооружениях (решетки, песколовки, отстойники, фильтры…)
• Очистка выбросов аэротенков, установок аэрации и биоочистки стоков, отстойников, площадок обработки осадка ила и т.п. сооружений

Модуль предварительной деструкции, основанный на плазменном разрушении молекул, разлагает сероводород (H2S), меркаптаны, аммиак, индол, скатол, амиды, другие органические соединения на углекислый газ и воду. В зависимости от подобранного оборудования деструкция загрязняющих веществ составляет 70-90%.

Далее воздух с частично разрушенными загрязнениями поступает в сорбционный блок, при этом количество вещества для улавливания сорбентом уменьшается на 70-90%. Нагрузка на сорбент снижается.

Параллельно осуществляется процесс постоянного самовосстановления сорбента. Озон из блока предварительной деструкции поступает в сорбционный блок в котором окисляет осевшие внутри сорбента молекулы, вычищая пористую структуру и восстанавливая сорбент в режиме настоящего времени. Эффективность очистки воздуха после сорбционного блока составляет 99,9%.

Благодаря понижению концентрации загрязняющих веществ и постоянному восстановлению сорбционной емкости система работает дольше обычного сорбера минимум в 50 и более раз.

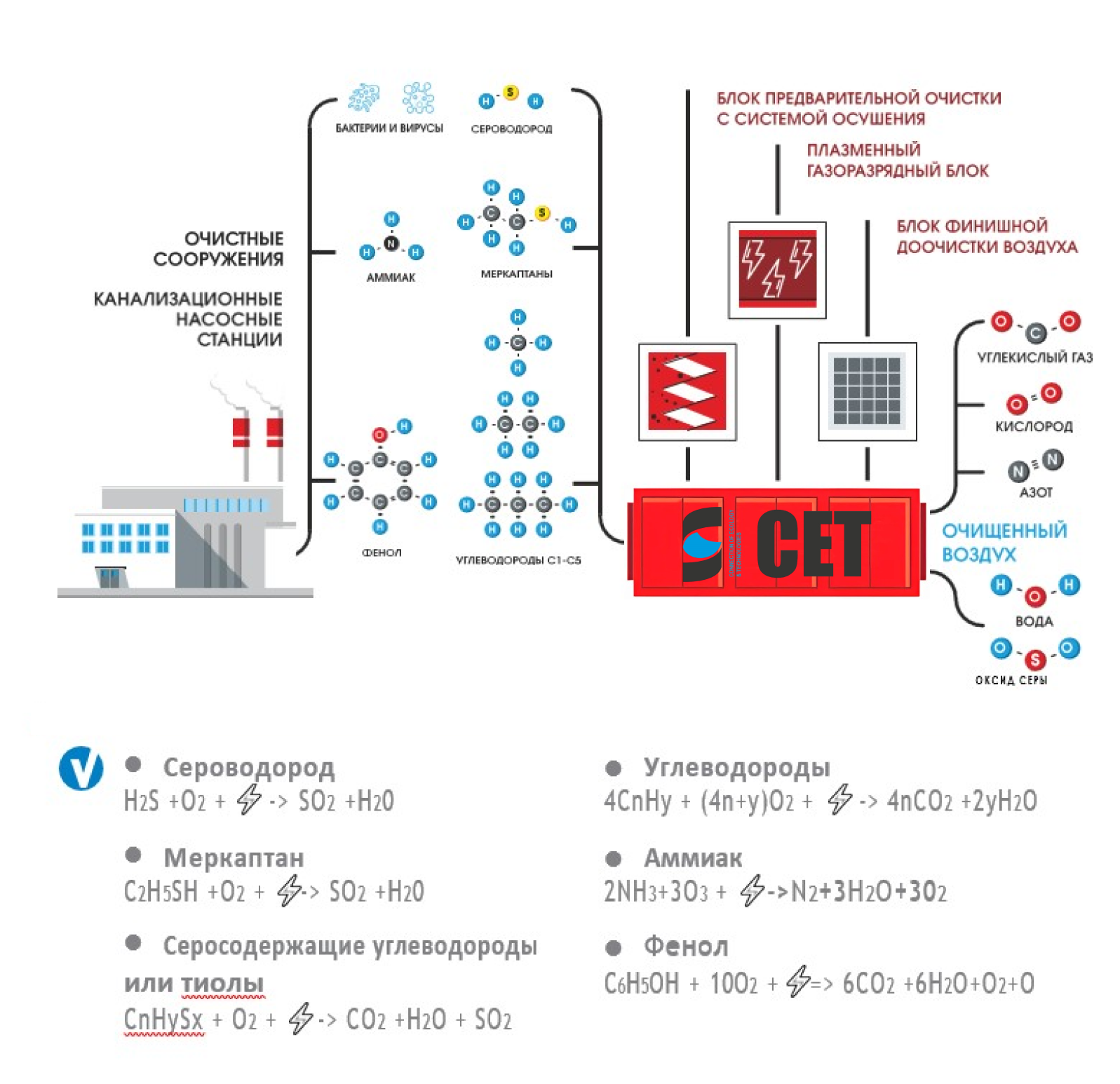

Принцип действия «Плазмо Сорбер» основан на прямом воздействии барьерного разряда высоковольтной «холодной плазмы». Эффективно разлагает органические и неорганические газы на воду и СО2, тем самым полностью нейтрализует неприятные запахи.

Загрязненный воздух, имеющий в своем составе кислород О2, пропускается через зону разряда, где протекают следующие процессы:

• деструкция молекул загрязнений. Органические и некоторые неорганические вещества, проходя через плазму, расщепляются на составляющие свободные элементы
• каталитическое окисление атомарным кислородом ионизированных частей молекул веществ-загрязнителей до углекислого газа СО2 и паров воды Н2О
• образование озона из кислорода воздуха. Плазма преобразовывает кислород в озон О3, который является сильным окислителем и совместно с атомарным кислородом окисляет свободные элементы до углекислого газа СО2 и паров воды Н2О
• на выходе из оборудования «ГК СЕТ» мы получаем расщепленные и окисленные безвредные вещества: углекислый газ СО2, пары воды Н2О, кислород О2

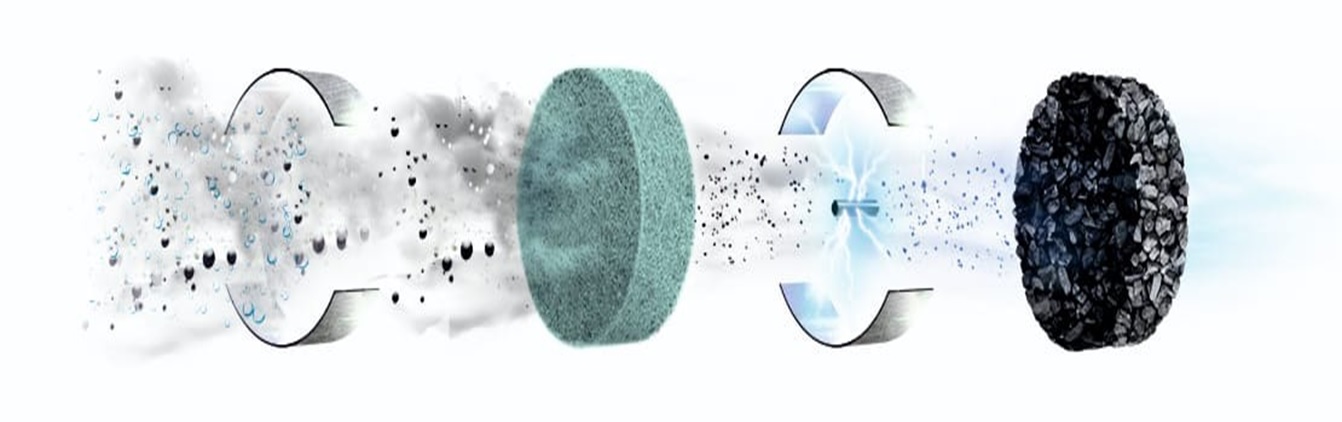

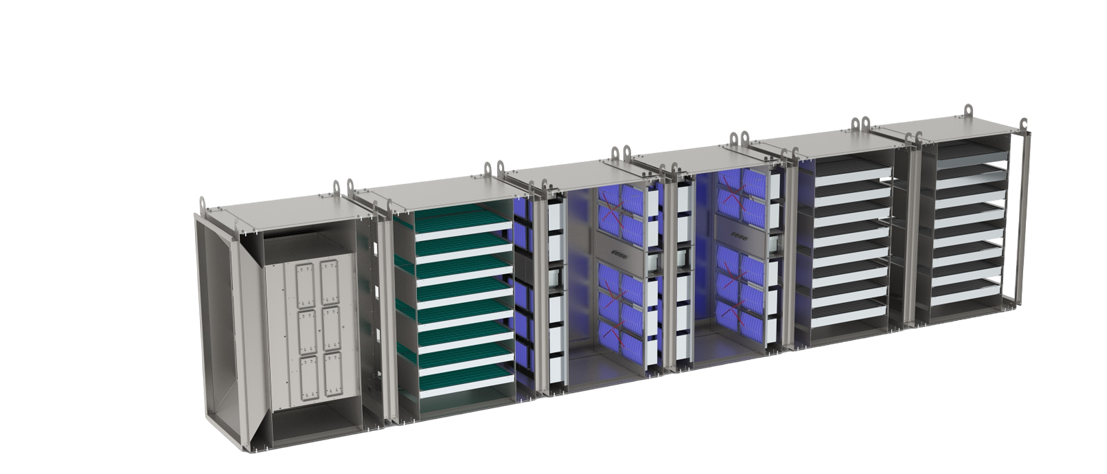

1. Модуль предварительной фильтрации противоаэрозольный. Предназначен для кратковременной защиты установок «Ятаган» от пыли, аэрозолей и волокон при повреждении основных фильтров или при аварийном нарушении условий эксплуатации систем очистки воздуха.

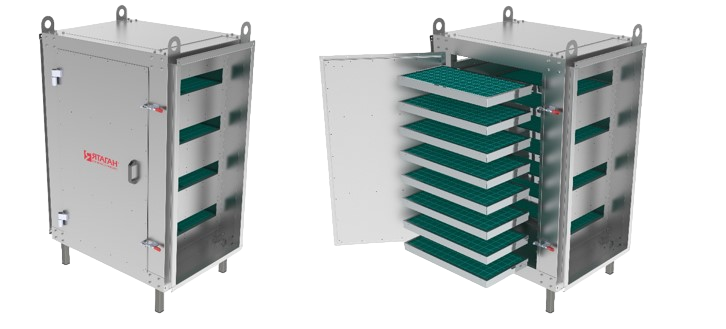

2. Модуль воздухоподготовки, отвечающий за осушение воздуха. Применяется в качестве модуля воздухоподготовки в установках «Ятаган» для осушения воздуха и предотвращает выпадение конденсата на плазменных ячейках.

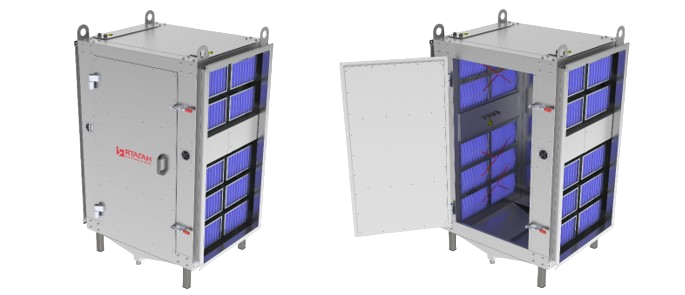

3. Модуль предварительной деструкции, основанный на плазменном разрушении молекул, предназначен для очистки воздуха от различных газов, паров и запахов. Объемное поле «холодной плазмы» разлагает сероводород (H2S), меркаптаны (тиолы), аммиак, индол, скатол, амиды, другие органические соединения на углекислый газ и воду, что на 70-90% снижает нагрузку на сорбент.

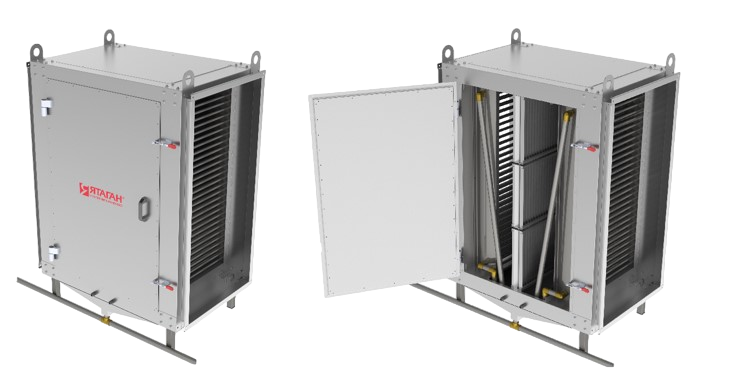

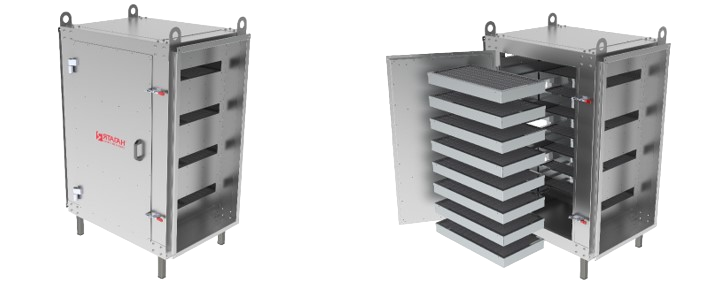

4. Модуль сорбционно-каталитический фильтр увеличенной емкости. Сорбционно-каталитический модуль увеличенной мощности используется в качестве фильтра финишной очистки для доочистки воздуха от газов, паров и запахов. Выступает в качестве «накопительного каталитического реактора» Сорбционно-каталитический модуль увеличенной мощности используется в качестве фильтра финишной очистки для доочистки воздуха от газов, паров и запахов. Выступает в качестве «накопительного каталитического реактора».

• Оборудование рекомендовано Министерством ЖКХ Московской области;
• Оборудование внесено в НДТ для водоканалов ИТС-10 2019;
• За счет предварительной деструкции емкость сорбционного блока повышается в 50 и более раз по сравнению с обычными сорбционными блоками;
• Изготавливается из нержавеющей стали и подходит для использования во влажных помещениях;
• Организация режима рециркуляции: очищает воздух в помещениях очистных сооружений закрытого типа;
• Работает без использования расходных материалов (принцип предварительной деструкции газов в плазменном блоке);
• Нет продуктов для утилизации, не загрязняет землю и воду;
• Минимальное электропотребление 0,15 Вт на м3/ч (для плазменного блока);
• Высокая степень очистки выбросов, которая не изменяется с течением времени;
• Высокая производительность по воздуху;
• Отсутствие шума и вибрации;
• Низкая стоимость эксплуатации;
• Стандартное и взрывозащищенное исполнение;
• Низкий уровень энергопотребления;
• Простота и легкость в обслуживании;
• Малые габариты легко встраиваются в существующую систему вентиляции.

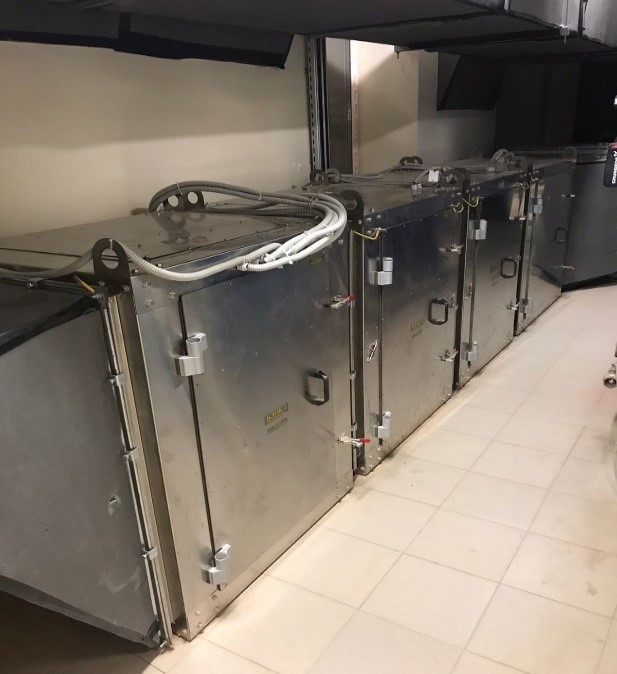

• ИнжСтройКомплект – Инновационный санаторно-курортный центр «MriaResort&SPA». Оборудование эксплуатируется с 2016 года, и полностью удаляет все неприятные запахи.
• СТРОЙ-КОММУНИКАЦИИ ПЛЮС – КНС г. Обнинска. Оборудование демонстрирует высокую эффективность очистки воздуха, работает без нареканий в агрессивной среде.
• МУП Водоканал г.Подольска. Оборудование было запущено в 2016 году и по сей день справляется с очисткой воздуха от запаха и вредных примесей.
• МУП Водоканал г. Иркустка. Для удаления запахов от сливной станции КОС правого берега Иркутска в 2017 году в рамках проведения реконструкции была приобретена, смонтирована и запущена в работу установка от ГК «СЕТ».
• КНС «Соколовская», Щёлковский район. Оборудование полностью справляет с поставленной задачей и устраняет все запахи при работе КНС.
